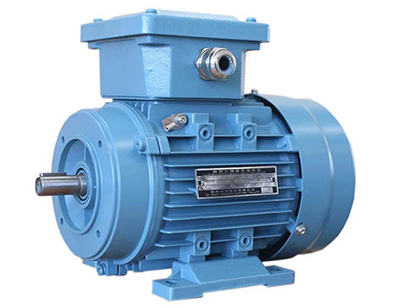

YY-H系列船用單相異步電動機

YY-H系列船用單相異步電動機（機座號50～90）

YY-H Series Single phase Marine Asynchronous Motor  （Frame size50~90）

YY-H系列是全封閉，自扇冷鼠籠式船用單相異步電動機，廣泛用于船舶、民用及工業方面作驅動之用如小型機床、電風扇、電子儀器、儀表、醫療器械、食品加工等機械的動力裝置。該系列電動機性能優良、節能省電、結構可靠、通用性強。

YY-H series motors are totally-enclosed, fan cooled single phase squirrel caged type. the motors are suitable for driving various machines on ships、domestic appliance and Industry such as small size machine tool、electrical fan、electronic instrument、medical instrument、food processing and etc. the motors has advantage of high performance、energy-saving 、reliable structure and universally working .

工作環境條件(Operating Conditions)

海拔≤1000m

Altitude should be lower than 1000m above sea level

環境溫度： 0~+45℃

Ambient temperature  0~+45℃

空氣相對濕度 ≤95%

Relative humidity should be less than 95%.

傾斜:  ±30°

Inclination ：±30°

搖擺:  ±22.5°

Swing：±22.5°

有鹽霧、油霧、霉菌的影響

Influenced by Dew、Salt mist、Oil mist、Fungus.

有船舶和近海裝置正常營運和作業中產生的沖擊、振動的影響

Influenced by shock and vibration come from ships and offshore installation.

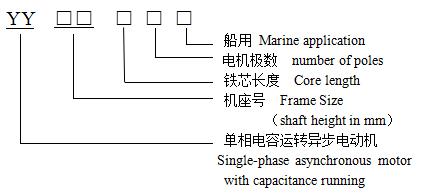

型號說明(Type Designation)

軸 承（Bearing）

機座號 極數 軸承規格 軸承尺寸內徑*外徑*寬度
50 2、4 6200-2RS 10*30*9
56 2、4 6200-2RS 10*30*9
63 2、4 6201-2RS 12*32*10
71 2、4、6 6202-2RS 15*35*11
80 2、4、6 6204-2RS 20*47*14
90 2、4、6 6205-2RS 25*52*15

技術數據(Technical Data)

型號Type 功率
Output (W) 		電流
Rated Current (A) 		轉速
Rated Speed r/min 		效率
Effi. % 		功率因數
COSφ 		起動電流/額定電流
Locked-rotor current VS Rated current Ik/In 		起動轉矩/額定轉矩
Locked-rotor torque VS Rated torque Tk/Tn 		zui大轉矩/額定轉矩
Breakdown torque VS Rated torque 		電容 Capacitance
（μF）
YY501-2-H 40 1.74 2800 47 0.9 1.5 0.5 1.7 3 
YY502-2-H 60 1.80 2800 53 0.9 2 0.5 3 
YY501-4-H 25 1.48 1400 38 0.85 1.2 0.55 3 
YY502-4-H 40 1.52 1400 45 0.85 1.5 0.55 4 
YY561-2-H 90 2.72 2800 56 0.92 2.5 0.5 4 
YY562-2-H 120 2.88 2800 60 0.92 3.5 0.5 4 
YY561-4-H 60 2.28 1400 50 0.9 2 0.45 4 
YY562-4-H 90 2.42 1400 52 0.9 2.5 0.45 4 
YY631-2-H 180 4.88 2800 65 0.92 5 0.4 6 
YY632-2-H 250 5.16 2800 66 0.92 7 0.4 8 
YY631-4-H 120 4.26 1400 57 0.9 3.5 0.4 4 
YY632-4-H 180 4.58 1400 59 0.9 5 0.4 6 
YY711-2-H 370 9.18 2800 67 0.92 10 0.35 10 
YY712-2-H 550 9.76 2800 70 0.92 15 0.35 10 
YY711-4-H 250 3.44 1400 61 0.92 7 0.35 8 
YY712-4-H 370 3.88 1400 62 0.92 10 0.35 10 
YY80M1-2-H 750 10.76 2800 72 0.92 20 0.33 30 
YY80M2-2-H 1100 11.02 2800 75 0.95 30 0.33 30 
YY80M1-4-H 550 10.04 1400 64 0.92 15 0.35 16 
YY80M2-4-H 750 10.22 1400 68 0.92 20 0.32 16 
YY90S-2-H 1500 11.96 2800 76 0.95 45 0.3 30 
YY90L-2-H 2200 12.52 2800 77 0.95 65 0.3 30 
YY90S-4-H 1100 11.24 1400 71 0.95 30 0.32 16 
YY90L-4-H 1500 12.36 1400 73 0.95 45 0.3 30 

電動機安裝結構型式（Mounting Arrangement）

B3型 — 機座有底腳、端蓋無凸緣 ；

B3 Type — Frame with foot and endshield without flange;

B35型 — 機座有底腳、端蓋有大凸緣，安裝孔為通孔 ；

B35 Type — Frame with foot and flange with big rabbet and through holes.

B34型 — 機座有底腳、端蓋有小凸緣，安裝孔為絲孔；

B34 Type — Frame with foot and flange with small rabbet and tapped holes.

B14型—機座無底腳、端蓋有小凸緣，安裝孔為絲孔.

B14 Type — Frame without foot and flange with small rabbet and tapped holes.

B5型—機座無底腳、端蓋有大凸緣，安裝孔為通孔.

B5 Type — Frame without foot and flange with big rabbet and through holes.

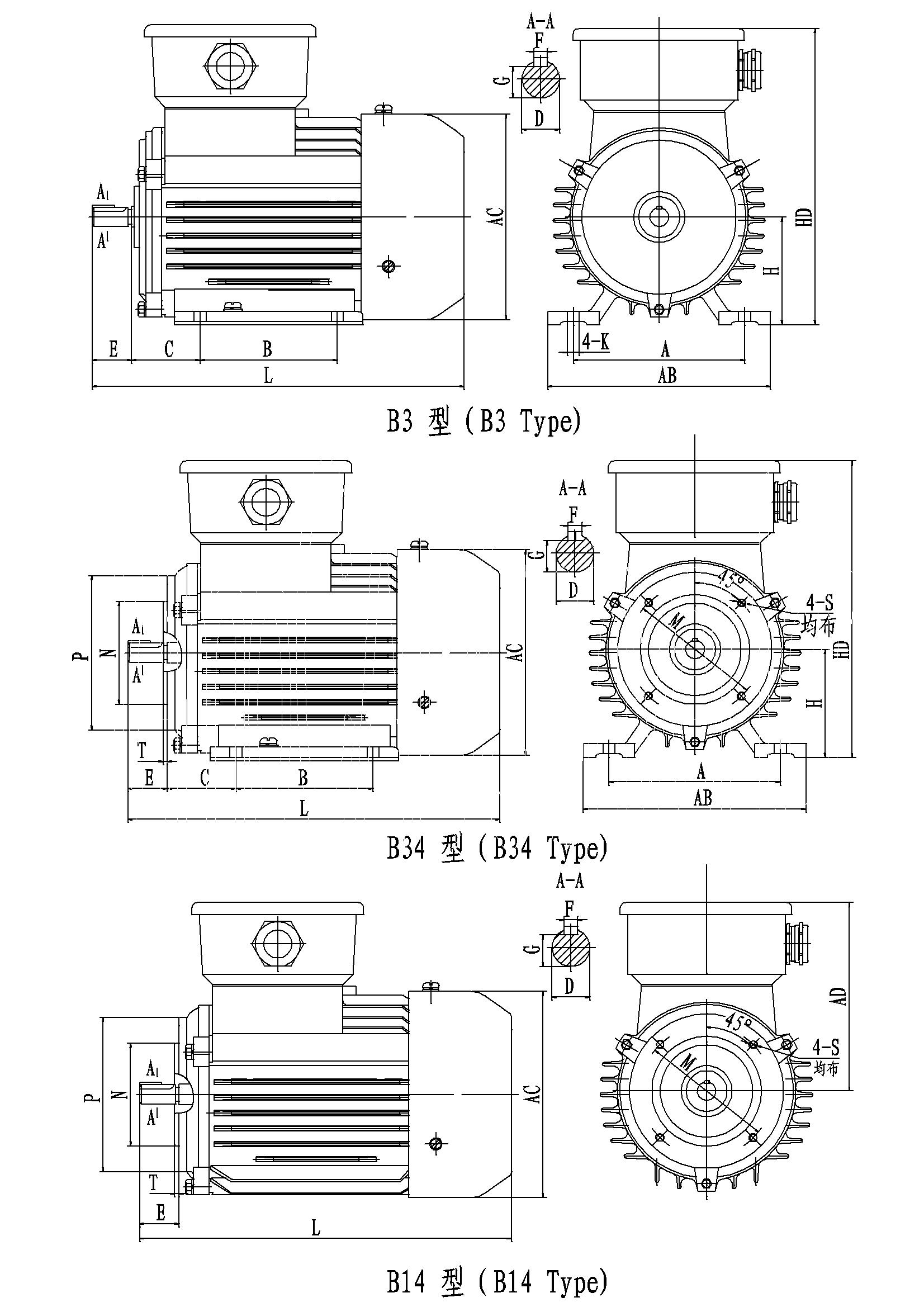

外形及安裝尺寸
(Mounting and Overall Dimensions)

機座號
Frame Size 		外形及安裝尺寸
Mounting and Overall Dimension
B3、B34 B14、B34 B3 B14 L
A B C D E F G H K M N P S T AB AC HD AD
50 80 63 32 9 20 3 7.2 50 5.8 55 40 70 M5 2.5 100 110 125 100 175
56 90 71 36 9 20 3 7.2 56 5.8 65 50 80 M5 2.5 115 120 135 110 190
63 100 80 40 11 23 4 8.5 63 7 75 60 90 M5 2.5 130 130 165 125 250
71 112 90 45 14 30 5 11 71 7 85 70 105 M6 2.5 145 145 180 140 275
80 125 100 50 19 40 6 15.5 80 10 100 80 120 M6 3 160 165 200 150 300
90S 140 100 56 24 50 8 20 90 10 115 95 140 M8 3 180 185 240 160 335
90L 140 125 56 24 50 8 20 90 10 115 95 140 M8 3 180 185 240 160 365

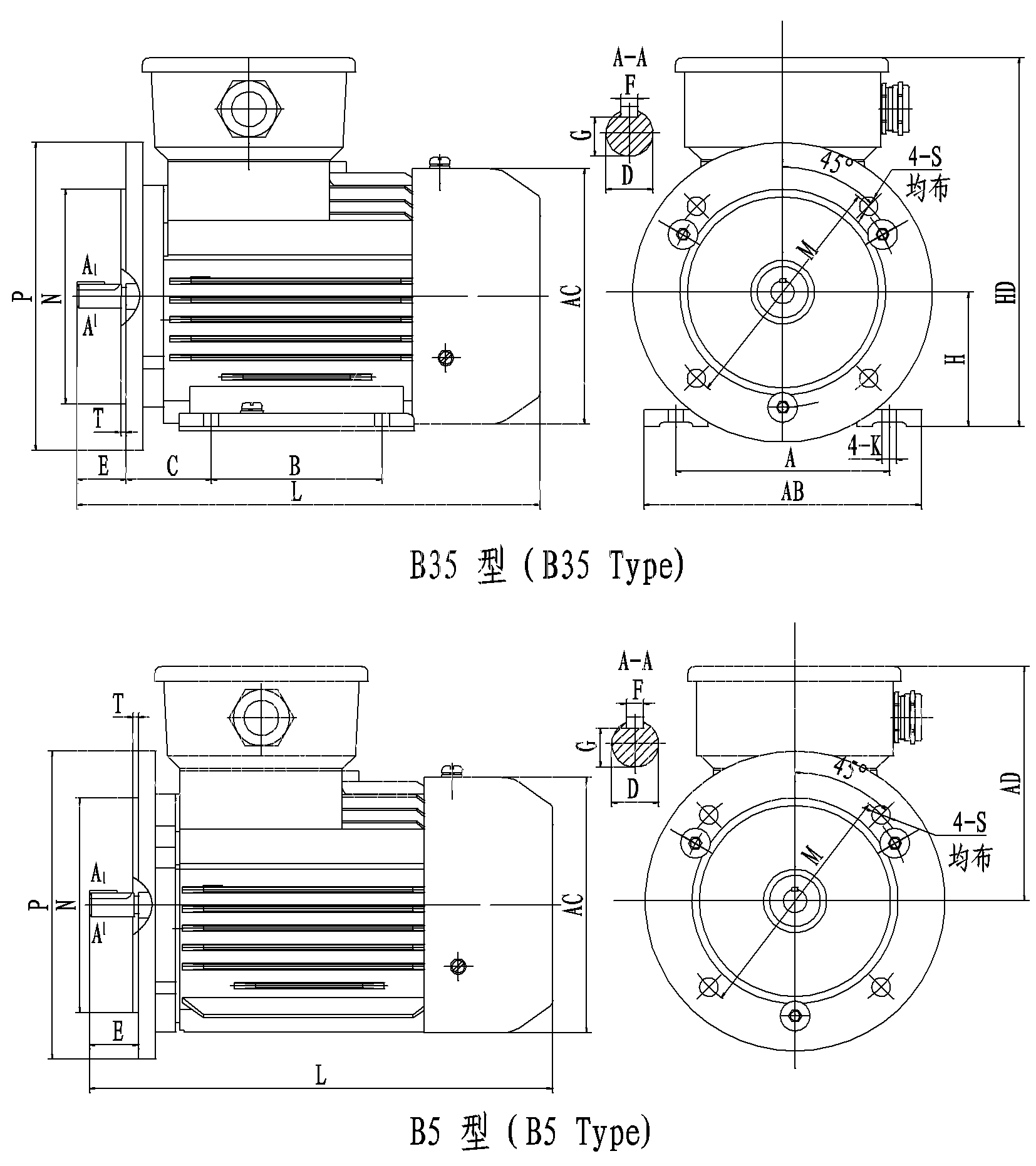

機座號
Frame Size 		外形及安裝尺寸
Mounting and Overall Dimension
B35 B35、B5 B35 B5 L
A B C D E F G H K M N P S T AB AC HD AD
63 100 80 40 11 23 4 8.5 63 7 115 95 140 10 3 130 130 165 125 250
71 112 90 45 14 30 5 11 71 7 130 110 160 10 3.5 145 145 180 140 275
80 125 100 50 19 40 6 15.5 80 10 165 130 200 12 3.5 160 165 200 150 300
90S 140 100 56 24 50 8 20 90 10 165 130 200 12 3.5 180 185 240 160 335
90L 140 125 56 24 50 8 20 90 10 165 130 200 12 3.5 180 185 240 160 365

注：本產品樣本中，所有產品數據參數僅供參考，如有疑問請與工廠聯系，并以定貨時提供給用戶的確認資料為準。
Note：All data shown on this catalogue is just for reference, all the data should be confirmed by final order, if you have any other questions, please contact us.
